單線設備

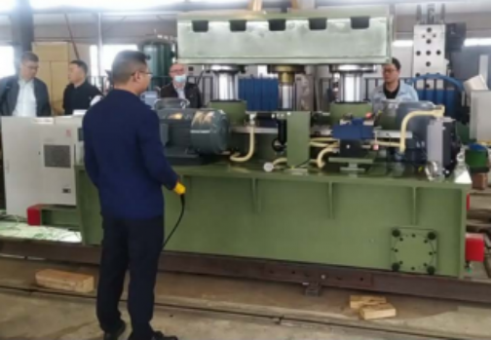

子母車
子母車：
根據需要自動完成鋼卷沿導軌直線方向及垂直方向的運輸，重載、高速、高定位精度。
子母車
·待運輸鋼卷規格： ?
鋼卷外徑： φ800～φ2200mm ?
鋼卷內徑： ?φ508～φ610mm ??
帶鋼寬度： ?900～1875mm ???
鋼卷重量： ?3000～40000Kg ???
·移動速度1m/s，加速度0.5m/s2，動作平穩可靠；小車位置采用旋轉編碼器、激光測距儀等多種手段形成閉環控制，定位精度±3mm。
·可根據現場情況靈活設計結構形式。

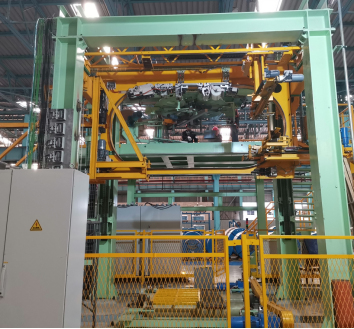

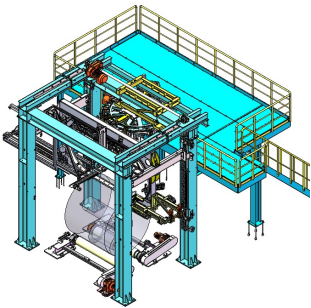

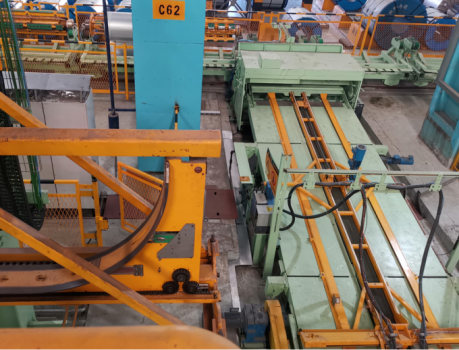

穿心纏繞機
穿心纏繞機：
完成冷軋鋼卷的穿心纏繞包裝，可自動完成紙、膜復合包裝或單獨的膜包裝。
穿心纏繞機
·待包鋼卷狀態：鋼卷已捆扎一道固定鋼帶。卷眼干凈無雜物，無異常突起。寬度公差全卷不超過帶鋼寬度±5mm。
·待包鋼卷規格： ?
鋼卷外徑： φ800～φ2200mm ?
鋼卷內徑： ?φ508～φ610mm ??
帶鋼寬度： ?900～1875mm ???
鋼卷重量： ?3000～40000Kg ???
帶鋼厚度： ?0.5～2.5mm
鋼卷溫度： ?＜50℃
·纏繞包裝時皺紋紙在里側，拉伸膜在外，纏繞皺紋紙內含有VCI氣相緩蝕劑，可保鋼卷在6個月內不會銹蝕，拉伸膜具有自粘性和良好的撕裂性能，兩種材料的組合可保證鋼卷封閉在一個隔絕空氣的密閉空間內。
·紙、膜纏繞的重疊率可通過旋轉地輥和覆膜小車的相對速度來調節，范圍是5%～99%，推薦30%。

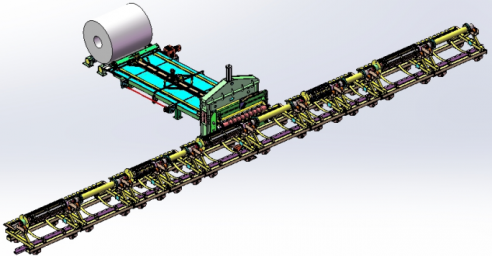

外護板覆皮機
外護板覆皮機：
完成冷軋鋼卷的外圈防護板包裝，接縫部位采用熱熔膠。
外護板覆皮機
·待包鋼卷狀態：鋼卷已捆扎一道固定鋼帶。卷眼干凈無雜物，無異常突起。寬度公差全卷不超過帶鋼寬度±5mm。
·待包鋼卷規格： ?
鋼卷外徑： φ800～φ2200mm ?
鋼卷內徑： ?φ508～φ610mm ??
帶鋼寬度： ?900～1875mm ???
鋼卷重量： ?3000～40000Kg ???
帶鋼厚度： ?0.5～2.5mm
鋼卷溫度： ?＜50℃
·系統根據相關信息選擇相應的外護板材料，由剪切夾送設備將包裝材料運送至輸送設備，再由輸送設備完成對中、輸送并逐漸滾壓成型。包裝材料的前端和后端分別被噴上熱熔膠已保證材料的固定不松散。
·材料列車可根據現場情況設計為線性布置或?qū)訝疃询B。

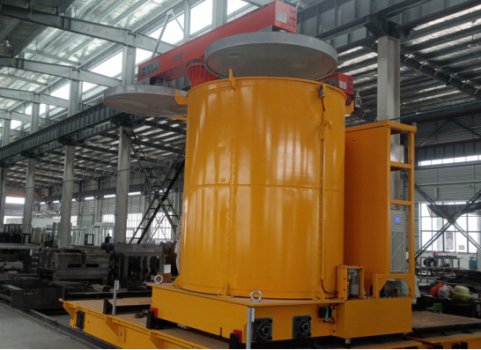

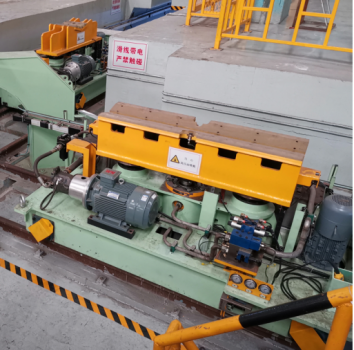

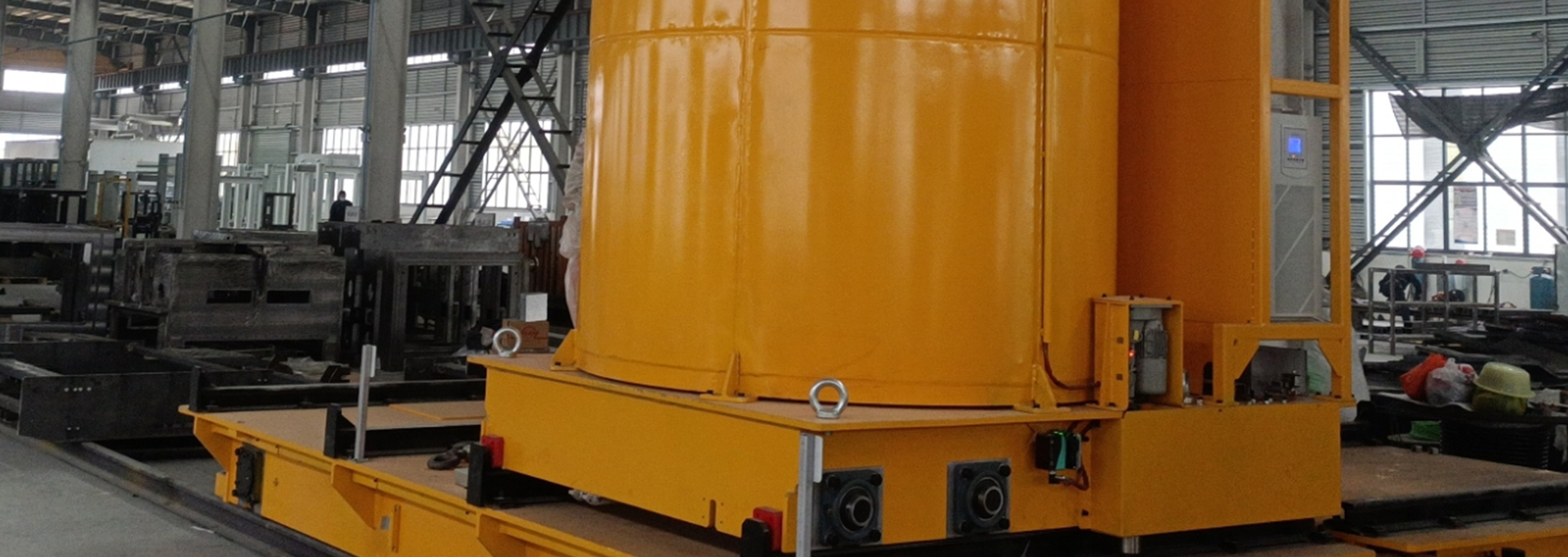

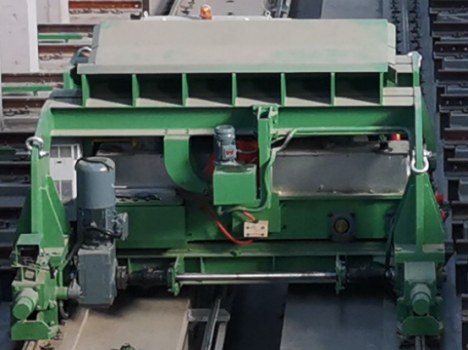

運輸車
運輸車：
根據需要自動完成鋼卷沿導軌方向的運輸，重載、高速、高定位精度?？稍黾臃Q重、旋轉等多種功能。
運輸車
·待運輸鋼卷規格： ?
鋼卷外徑： φ800～φ2200mm ?
鋼卷內徑： ?φ508～φ610mm ??
帶鋼寬度： ?900～1875mm ???
鋼卷重量： ?3000～40000Kg ?
·移動速度1m/s，加速度0.5m/s2，動作平穩可靠；小車位置采用旋轉編碼器、激光測距儀等多種手段形成閉環控制，定位精度±3mm。
·可根據現場情況靈活設計結構形式。
